Назначение классов


В реализации программы Bounce используется библиотека MFC, но без традиционной для нее архитектуры «документ/вид». Вместо этого используются классы MFC CWnd и CWinApp. Это позволяет устранить накладные расходы, связанные с архитектурой «документ/вид», и упростить приложение.

Поддержка DirectDraw сосредоточена в классах DirectDrawWin и DirectDrawApp, производных от CWnd и CWinApp соответственно. В свою очередь от DirectDrawWin и DirectDrawApp порождаются еще два класса. Эти классы (в приложении Bounce они называются BounceWin и BounceApp) обеспечивают функциональность, специфическую для конкретного приложения. На рис. 3.8 изображена иерархия этих шести классов вместе с базовыми классами MFC, используемыми в реализации CWnd и CWinApp.

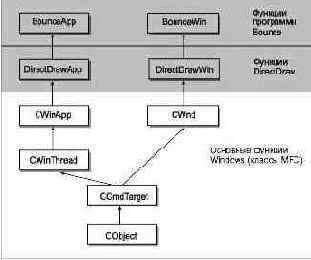

Рис. 3.8. Иерархия классов в программе Bounce

Классы на рисунке соединены стрелками в соответствии с их наследственными связями. Класс CObject, лежащий в основании иерархического дерева, является базовым для всех остальных классов приложения. От него стрелки идут к классам более высокого уровня BounceWin и BounceApp.

Пять классов в нижней части дерева принадлежат MFC. Я кратко опишу эти классы и объясню, для чего они используются в приложении, но не стану приводить код реализации, потому что MFC не относится к теме книги.

Класс CObject является базовым для всех нетривиальных классов MFC. Он обеспечивает самые общие функции классов — операторы присваивания, поддержку сериализации и нестандартные версии операторов new и delete (для отладочных целей). Кроме того, класс CObject содержит виртуальный деструктор. Это гарантирует, что все классы, производные от CObject, будут правильно вести себя во время уничтожения независимо от типа используемого при этом указателя.

Поддержка схем сообщений (message maps) в MFC реализована в классе CCmdTarget, производном от CObject. Схемами сообщений называются макросы, которые ClassWizard включает в классы, чтобы реализовать обработку сообщений. Поскольку классы нашего приложения являются производными от CCmdTarget, для создания схем сообщений можно использовать ClassWizard.



Класс CWinThread используется в MFC для инкапсуляции функций программных потоков (execution thread). CWinThread применяется для написания многопоточных приложений, но в нашем случае он обеспечивает работу одного программного потока, необходимого для работы приложения.

Класс CWinApp, движущая сила всех приложений на базе MFC, использует CWinThread в качестве базового класса и добавляет в него свои функциональные возможности. С помощью поддержки потоков, унаследованной от CWinThread, CWinApp организует получение и доставку сообщений. Именно в нем заключен механизм доставки сообщений, управляющий работой всех Windows-программ. Класс CWinApp является базовым для класса DirectDrawApp, который расширяет поведение CWinApp возможностями, специфическими для DirectDraw. Класс DirectDrawApp управляет поведением приложений DirectDraw, инициализирует класс окна приложения, обновляет содержимое экрана и убирает «мусор» при завершении работы.

Класс CWnd представляет окна в MFC. CWnd - большой класс; он содержит сотни функций и может выполнять практически любую задачу, связанную с окнами. Мы используем класс CWnd в качестве базового для класса DirectDrawWin, дополняющего функциональные возможности CWnd спецификой DirectDraw. Классы, производные от DirectDrawWin, хорошо подходят для разработки приложений DirectDraw.
